Xperia Tablet 折れた充電端子の交換方法

充電コネクタが破損してずっとクローゼットに保管してあったXperia Tablet Z(SGP-312)ですが、保証期間もすぎていたので処分するのも勿体無いので、microUSB端子を交換する事に、交換後は無事に充電起動する事ができたので、古いタブレットですが電子書籍・webの閲覧で再利用することに。

難易度はそこまで高くはないと思いますが参考にされる方は自己責任でお願いします。

1 パーツの入手

Xperia Tablet Z SGP312タブレットの端子はmicroUSBです。まずは交換する部品が入手できるか探していきます。

ネットで「Xperia Tablet Z 充電ポート 交換用」などと検索すると見つける事ができると思います。
検索していると意外と色々なショップでタブレットの交換用パーツが販売されていました。その中でも一番安く購入できたのがAmazonにあるIPOTCHというショップ。中国からの発送なので到着まで10日ほどかかりましたが、送料を含めても390円です。

※商品名にはSGP311用とありますが、
SGP341/SGP311/SGP312/SGP321/SGP351に対応しています。

2 工具などの用意しておくもの

精密ドライバー ピンセット ハケ

ハケなどが無い場合いは硬めの不要になったポイントカードで作業するのもいいです。私の場合はCPUのグリスに付属のハケでよく代用しています。

  • 精密ドライバー
  • ピンセット
  • ハケ
  • カッターナイフ
  • 接着剤

3 裏面のカバーの取り外し

xperiaタブレット裏面

裏のカバーを外していくのですが、私の場合は長方形の長辺中間あたりから外していきました。裏面と側面の間にわずかな隙間があるのでそこへハケなどを使用して少しずつ裏面の外装を浮かしていきます。

うまく全体を浮かす事ができればいいのですが、裏面の外装に関してはクッションテープで固定されていますので、この脱着が一番苦労します。私の場合はここで少しカッターの刃を入れて分離していきました。深く刃を入れすぎてしまうと、ケーブルや基盤が損傷します、また力も必要以上にかけてしまうと外装に曲がりができて後で元に戻せなくなりますので慎重に作業を進めてください。

うまく外装を外す事ができれば、後はmicroUSB端子の回りのパーツを外していきます。

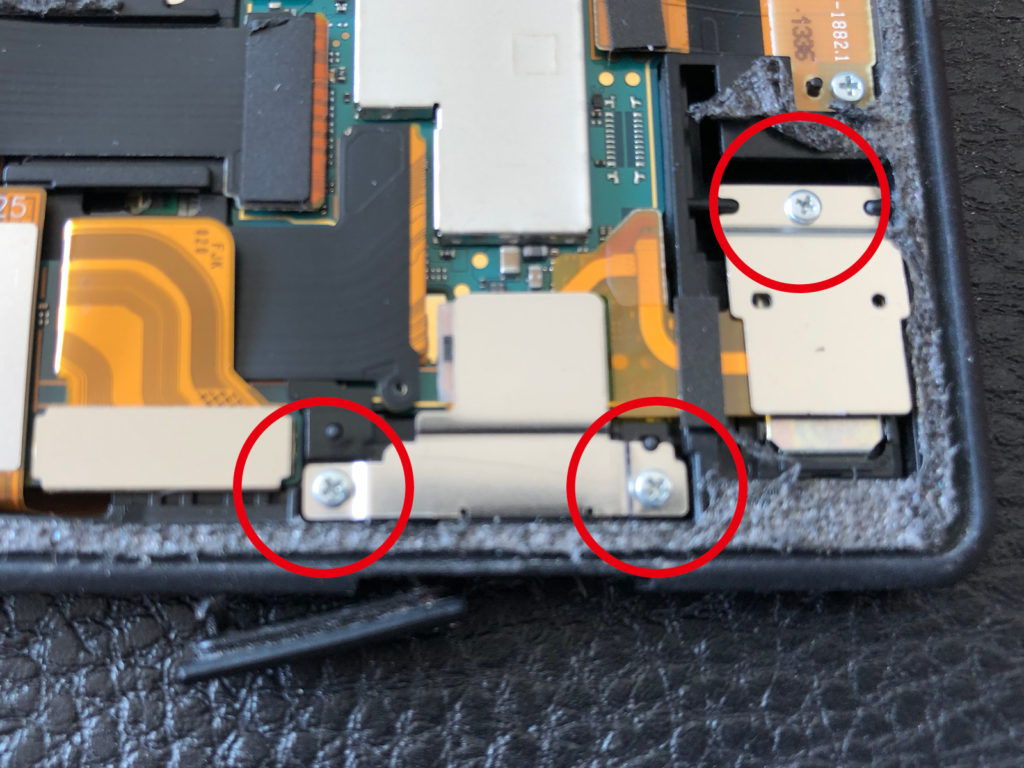

sgp312内部

上の3カ所のネジを精密ドライバーで外します。
ネジを外す順番は特に無いのですが、とりあえずは全てのビスを外しその後シルバーの金属のプレートを外します。

sgp312内部2

手前の金属プレートを外すと黒いプレート見えてきます。黒いプレートの左上部分は一部フラットケーブルに埋もれていますので、無理に上に上げるとフラットケーブルが切断されてしまいますので注意してください。

sgp312内部3

シルバー・黒いプレートを外したら、上の画像のフラットケーブルが見えてきますが、上の画像の青枠部分で基盤と連結されていますので、爪やハケなどで基盤を傷つけないように外します。

4 新しいコネクタの取付

全てのプレートを外しmicroUSB端子を外す事ができましたら、到着したmicroUSB端子を取り付けします。

新しいmicroUSB端子を取付したら、外装を閉じる前にケーブルが正しくソケットにハマっているかの確認で充電ランプが点灯するかを確認しておきます。

後は外した外装を装着するのですが、そのままでは接着力がないので装着できませんので、接着剤を綿棒につけスポンジシールの後に塗布していきます。直接容器から接着材を塗っていくと液垂れして他に接着剤が回るのを防ぐため、綿棒でなくても代用できれば大丈夫です。

まとめ

今回の修理にかかった金額はmicroUSB端子の390円で交換できました。かなり古いタブレットですが電子書籍くらいなら問題ないので再利用することにします。

カバーさえ上手く外す事ができれば交換の難易度はそこまで高くはないかと思います。
内部には細かいパーツや部品がありますので参考にされる方はくれぐれも慎重に作業を進めてください。
